第1章   裝置特點與技術參數（LY808C《手持繼電保護測試儀》電力建設新產品）

第1節  主要特點

1．滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗方便。

2．各種技術指標達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。

3．經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。

4．本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。

5．配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

6．主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。

7．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。

8．采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。

9．可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。

10.具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。

11.配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），125V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

12.具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

第2節  技術參數（LY808C《手持繼電保護測試儀》電力建設新產品）

1.1交流電流源（6*30A）

2．直流電流源

3．交流電壓源

4．直流電壓源

5．開關量端子

6．其他

第2章  裝置硬件結構（LY808C《手持繼電保護測試儀》電力建設新產品）

第1節 裝置硬件組成

1.內置高性能工業控制計算機

本裝置采用高性能工控機作為控制計算機，配有自還原CF卡，10.4″800×600分辨率LED真彩顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。（多功能接口可升級）

2.DSP數字信號處理系統

采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。

3.D/A和A/D轉換

采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

4.高精度線性電壓，電流功率放大器

電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流定時采用獨特的硬件，定時電路，克服了傳統的軟件定時的缺點，使大電流使用更更可靠。

5.開關量輸入、開關量輸出

裝置共有開關量輸入端子8對，開關量輸出端子4對。開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。以下是幾種常見的開入量的接線示意圖：

帶電位的空接點：

電位翻轉：

電位翻轉：

空接點：

6.專用獨立的直流電源輸出

裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作直流操作電源使用。+110V、-110V兩端子可輸出125V直流電壓。

第1章   概   述

1.1 系統說明

LY809微機繼電保護測試系統是參照中華人民共和國電力行業標準《DLT624-2010繼電保護微機型試驗裝置技術條件》，采用嵌入式系統XPE及穩定可靠的SSD固態硬盤，整機采用進口模塊化開關電源及自主研發的高保真、大功率開關功放，采用美國新型高速DSP，超大規?，F(xiàn)場可編程器件FPGA開發的新一代一體化繼電保護測試儀。廣泛適用于電力、鐵路、石化、冶金、礦山、航空等行業的科研生產和電氣試驗。

整機通過國際電磁兼容EMC認證測試以及國家繼電保護及自動化設備質量檢測中心檢測認證，整機具備優良的自身保護措施，電壓短路報警、電流開路提示、機殼接地檢測以及外部高壓引入報警等等，有力保證了現場測試使用。

主機采用內部框架式結構，有效避免了插件式結構帶來抗震性差的缺點，并使用模塊化設計，方便現場維護。

1.2 面板說明

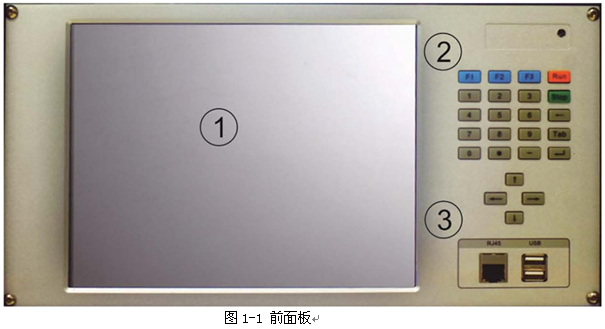

1.2.1 前面板

1. 2.2 輸出面板

1. 2.3 開關量

開入量輸入端子上的1、2、3負端相互隔離，并與電壓、電流輸出端子中的公共端“N"以及地線（如面板、機箱）均不相通。開入端子對于空接點和電位（10-250V）兼容。但對帶電接點的輸入具有方向性。

如圖所示，1、2、3、4接低電位（-），負端接帶電接點的高電位（+），計算機才能檢測到接點狀態的翻轉。若反接，所檢測到的將始終是閉合狀態。

1.3 系統標準配置

第2章   技術參數及性能特點

2.1 技術參數

2.2 性能特點

采用高效的進口模塊化電源和自主研發的高保真數字功放，整機輸出率大，重量輕。

采用9.7寸TFT(1024×768)真彩液晶觸摸屏。

12個通道同時輸出，即同時輸出不同幅值、頻率、相位的六路電壓及六路電流。

波形顯示功能，可顯示本機輸出的波形或外部設備輸入的波形。

0-300V/0.38A可程控輔助直流電源輸出。

可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動，同期繼電器等分別以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組實驗。具備GPS觸發功能及進行備自投、快切等自動裝置測試。

采用獨特散熱部件，主機內置四個大功率排風扇，采用溫度保護檢測措施，使得功放在大電流，長時間工作下具有優良的穩定性及可靠性。電流源本身具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能，輸出具有削頂失真檢測功能，誤接線判定報警自鎖保護功能。

界面風格友好快捷，先在業界采用快捷鍵方式操作試驗。

采用100M網卡進行上下位機數據通訊，使得上位機操作實時性有大幅度提高，下位機軟件升級速度也大幅提升。

更加方便快捷的幅值,相位全軟件校準。

既可聯機（電腦）操作，又可脫機運行。

2.3 輔助直流

可以作為獨立的輔助直流電源給保護裝置供電，在主界面輔助直流功能里可以根據需要設置輔助直流電壓輸出，范圍是0V～300V。

1、Close DC:將輔助直流源關閉；

2、DC：設置實際輔助直流輸出（0V~300V）。
